ME小扭力波纹管联轴器当前位置:主页 > 产品中心 > 步进电机联轴器 > ME小扭力波纹管联轴器 >

小扭力波纹管联轴器、波纹管式联轴器

ME型小扭力波纹管联轴器



定位型波纹管联轴器



特点:

u高扭矩刚性和高灵敏度,零回转间隙。

u采用不锈钢波纹管做为弹性体,可耐高温、免维护。

u波纹管具有超强纠偏性。

u顺、逆时针回转特性完全相同。

u适用于小扭力精度高的测量机,丝杆、机床设备等。


夹紧型波纹管联轴器

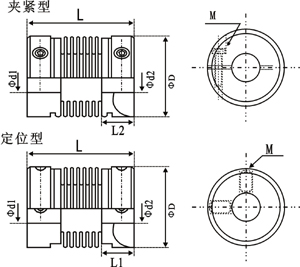

 结构图:

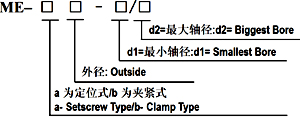

 选型指导:

       例:ME–a25–06/12

              ME:系列号,材料为铝合金

              a25:a为定位型,25为外径尺寸25mm

              06:d1轴径为6mm

              12:d2轴径为12mm

               n 请参考下图参数表

ME型小扭力波纹管联轴器尺寸表



ME型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

L2

M

拧紧力矩

ME-a16-d1/d2

4 6 6.35 8

16

27

8.5

-

M3

0.7

ME-a20-d1/d2

6 6.35 8 9.525 12

20

29

8.5

-

M3

0.7

ME-a25-d1/d2

6 6.35 8 10 12

25

34

10.5

-

M4

1.7

ME-a32S-d1/d2

8 9.525 10 12 14

32

38

11.5

-

M4

1.7

ME-a32-d1/d2

8 9.525 10 12 14

32

49

11.5

-

M4

1.7

ME-a40-d1/d2

10 11 12 14 15 16

40

51

12.5

-

M5

4.0

ME-b16-d1/d2

4 6 6.35 8

16

30

-

10.5

M3

0.7

ME-b20-d1/d2

6 6.35 8 9.525 12

20

33

-

10.5

M3

0.7

ME-b25-d1/d2

6 6.35 8 10 12

25

38

-

12.5

M4

1.7

ME-b32S-d1/d2

8 9.525 10 12 14

32

43

-

14.0

M4

1.7

ME-b32-d1/d2

8 9.525 10 12 14

32

54

-

14.0

M4

1.7

ME-b40-d1/d2

10 11 12 14 15 16

40

60

-

16.5

M5

4.0



ME型小扭力波纹管联轴器技术参数



ME型号

扭矩(N.m

纠偏值

最高转速
(rpm)

惯性力矩
(kg.m2)

重量
(g)

额定

最大

角向
( °)

轴向
(mm)

径向
(mm)

ME-a16-d1/d2

0.8

1.6

1.0

+0.25
-1.00

0.01

15000

3.2×10-7

10

ME-a20-d1/d2

1.5

3.0

1.0

+0.25
-1.00

0.01

10000

6.2×10-7

15

ME-a25-d1/d2

2.0

4.0

1.8

+0.38
-1.20

0.18

9000

3.5×10-6

32

ME-a32S-d1/d2

2.5

5.0

1.8

+0.38
-1.20

0.18

8000

6.8×10-6

50

ME-a32-d1/d2

2.5

5.0

1.8

+0.38
-1.20

0.18

8000

7.0×10-6

55

ME-a40-d1/d2

10.0

20.0

1.8

+0.58
-1.20

0.2

6000

2.1×10-5

90

ME-b16-d1/d2

0.8

1.6

1.0

+0.25
-1.00

0.01

13000

3.2×10-7

11

ME-b20-d1/d2

1.5

3.0

1.0

+0.25
-1.00

0.01

9000

6.2×10-7

18

ME-b25-d1/d2

2.0

4.0

1.8

+0.38
-1.20

0.18

7500

3.5×10-6

37

ME-b32S-d1/d2

2.5

5.0

1.8

+0.38
-1.20

0.18

6000

6.8×10-6

58

ME-b32-d1/d2

2.5

5.0

1.8

+0.38
-1.20

0.18

6000

7.0×10-6

63

ME-b40-d1/d2

10.0

20.0

1.8

+0.58
-1.20

0.2

5500

2.1×10-5

100



说明:我司可根据客户需求进行非标订做,欢迎来电来函咨询。
