MF型平行式联轴器当前位置:主页 > 产品中心 > 编码器联轴器 > MF型平行式联轴器 >

平行式联轴器、旋转编码器联轴器

MF型平行式联轴器

定位型平行式联轴器

特点:



u一体成型的金属弹性联轴器。

u适用较小力矩的轴联接, 零回转间隙。

u弹性作用补偿径向、角向、轴向偏差。

u顺、逆时针回转特性完全相同。

u定位螺丝与夹紧螺丝。

u适用于步进电机,编码器、丝杆等连接。
夹紧型平行式联轴器

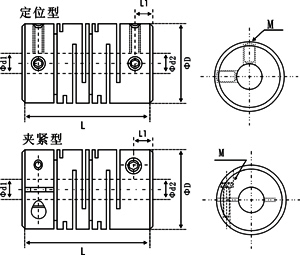

 结构图:

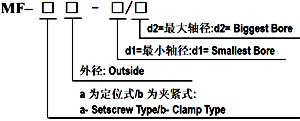

 选型指导:

    例:MF–b32–10/14

             MF:系列号,材料为铝合金

             b32:b为夹紧型,32为外径尺寸32mm

             10:d1轴径为10mm

             14:d2轴径为14mm

   n 请参考下图参数表

MF型平行式联轴器尺寸

MF型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

M

拧紧力矩

MF-a150-d1/d2

3 4 5

15.5

23.0

3.0

M3

1.5

MF-a16-d1/d2

4 5 6 6.35

16

23.0

3.0

M3

1.5

MF-a170-d1/d2

4 5 6

17.5

23.0

3.0

M3

1.5

MF-a190-d1/d2

5 6 6.35 8

19.5

24.5

3.0

M4

2.5

MF-a20-d1/d2

5 6 8 9.525

20

26.0

3.0

M3

1.5

MF-a25-d1/d2

8 9.525 10 11 12

25

31.0

4.0

M4

2.5

MF-a250-d1/d2

5 6 6.35 8 10

25.4

25.4

3.5

M4

2.5

MF-a280-d1/d2

6 8 9.525 10 12 12.7

28.6

28.6

3.9

M5

4.0

MF-a32-d1/d2

10 11 12 12.7 13 14

32

41.0

6.0

M4

2.5

MF-a380-d1/d2

8 10 12 12.7 14 15

38.1

38.1

4.5

M5

4.0

MF-a40-d1/d2

12 13 14 15 16 18

40

56.0

8.5

M5

4.0

MF-a50-d1/d2

14 15 16 18 19 20

50

71.0

11.0

M6

8.0

MF-a500-d1/d2

12 12.7 14 16 18 19

50.8

50.8

5.5

M6

8.0

MF-a63-d1/d2

14 15 16 18 19 22 24

63

90.0

13.0

M8

16.0

MF-b20-d1/d2

5 6 8 9.525

20

26.0

3.7

M3

1.5

MF-b25-d1/d2

8 9.525 10 11 12

25

31.0

4.3

M4

2.5

MF-b250-d1/d2

5 6 6.35 8 10

25.4

31.8

3.5

M4

2.5

MF-b280-d1/d2

6 8 9.525 10 12 12.7

28.6

38.1

3.9

M5

4.0

MF-b32-d1/d2

10 11 12 12.7 13 14

32

41.0

6.0

M4

2.5

MF-b380-d1/d2

8 10 12 12.7 14 15

38.1

41.3

4.5

M5

4.0

MF-b40-d1/d2

12 13 14 15 16 18

40

56.0

8.5

M5

4.0

MF-b50-d1/d2

14 15 16 18 19 20

50

71.0

11.0

M6

8.0

MF-b500-d1/d2

12 12.7 14 16 18 19

50.8

51.0

5.5

M6

8.0

MF-b63-d1/d2

14 15 16 18 19 22 24

63

90.0

13.0

M8

16.0

MF型平行式联轴器技术参数

MF型号

扭矩(N.m

纠偏值

最高转速
(rpm)

惯性力矩
(kg.m2)

重量
(g)

额定

最大

角向
( °)

轴向
(mm)

径向
(mm)

MF-a150-d1/d2

0.2

0.4

1.8

±0.15

0.1

13000

3.2×10-7

11

MF-a16-d1/d2

0.8

1.6

1.5

±0.25

0.1

9300

3.2×10-7

11

MF-a170-d1/d2

0.3

0.6

1.8

±0.25

0.1

12000

6.1×10-7

12

MF-a190-d1/d2

0.4

0.8

1.8

±0.25

0.1

10000

9.0×10-7

14

MF-a20-d1/d2

1.1

2.2

1.5

±0.25

0.1

7500

8.8×10-6

16

MF-a25-d1/d2

1.4

2.8

1.5

±0.30

0.15

6000

2.5×10-6

28

MF-a250-d1/d2

1.2

2.4

1.8

±0.20

0.1

10000

2.5×10-6

29

MF-a280-d1/d2

1.6

3.2

1.8

±0.20

0.1

8000

8.8×10-6

45

MF-a32-d1/d2

2.8

5.6

1.5

±0.30

0.15

4600

9.6×10-6

62

MF-a380-d1/d2

4.2

8.8

1.8

±0.20

0.15

8000

3.0×10-5

78

MF-a40-d1/d2

6.3

12.6

1.5

±0.30

0.2

3600

3.2×10-5

138

MF-a50-d1/d2

11

22

1.5

±0.30

0.2

3000

9.0×10-5

270

MF-a500-d1/d2

9.0

18.0

1.8

±0.20

0.15

6000

9.6×10-5

345

MF-a63-d1/d2

22.0

44.0

1.5

±0.30

0.2

2200

3.1×10-4

505

MF-b20-d1/d2

1.1

2.2

1.5

±0.25

0.1

7500

8.8×10-6

18

MF-b25-d1/d2

1.4

2.8

1.5

±0.30

0.15

6000

2.5×10-6

32

MF-b250-d1/d2

1.2

2.4

1.8

±0.20

0.1

10000

2.5×10-6

93

MF-b280-d1/d2

1.6

3.2

1.8

±0.20

0.1

8000

8.8×10-6

130

MF-b32-d1/d2

2.8

5.6

1.5

±0.30

0.15

4600

9.6×10-6

66

MF-b380-d1/d2

4.2

8.4

1.8

±0.20

0.1

8000

3.0×10-5

260

MF-b40-d1/d2

6.3

12.6

1.5

±0.30

0.2

3600

3.2×10-5

140

MF-b50-d1/d2

11.0

22.0

1.5

±0.30

0.2

3000

9.0×10-5

275

MF-b500-d1/d2

9.0

18.0

1.8

±0.20

0.1

6000

9.6×10-5

390

MF-b63-d1/d2

22.0

44.0

1.5

±0.30

0.2

2200

3.1×10-4

530

说明:我司可根据客户需求进行非标定做,欢迎来电来函咨询。
