MT型弹簧螺旋钢联轴器当前位置:主页 > 产品中心 > 编码器联轴器 > MT型弹簧螺旋钢联轴器 >

弹簧螺旋钢联轴器、弹簧联轴器   9401联轴器 9402联轴器 钢制弹簧联轴器

MT型弹簧螺旋钢联轴器





 特点:

 u高扭矩刚性和高灵敏度,零回转间隙。

 u进口方型镀镍弹簧,性能高可耐高温、免维护。

 u弹簧螺旋钢具有超强纠偏性。

 u顺、逆时针回转特性完全相同。

 u适用于编码器,小扭力精度高的电机配套使用。

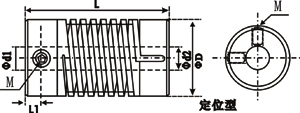

 结构图:

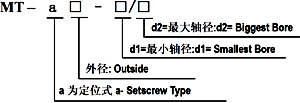

 选型指导:

     例:MT–a16–04/08

           MT:系列号,材料为铝合金和锌合金

           a16:a为定位型,16为外径尺寸16mm

           04d1轴径为4mm

           08d2轴径为8mm

                      n 请参考下图参数表



MT型弹簧螺旋钢联轴器尺寸



MT型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

M

拧紧力矩

MT-a16S-d1/d2-G 4 5 6 6.35 8 16 27 5 M4 2.5

MT-a16-d1/d2-G

4 5 6 6.35 8

16

35

5

M4

2.5

MT-a26-d1/d2

6 6.35 8 9 10 12 14

26

50

6.0

M5

4.0

MT-a26-d1/d2-G

6    8    10   12

26

50

6.0

M5

4.0



MT型弹簧螺旋钢联轴器技术参数



MT型号

扭矩(N.m

纠偏值

最高转速
(rpm)

惯性力矩
(kg.m2)

重量
(g)

额定

最大

角向
( °)

轴向(mm)

径向(mm)

MT-a16-d1/d2-G 0.6 5.0 2.0 ±0.2 0.2 4000 1.0×10-6 52

MT-a16-d1/d2-G

0.6

5.0

2.0

±0.2

0.2

4000

1.0×10-6

68

MT-a26-d1/d2

0.6

15

2.0

±0.2

0.2

4000

1.2×10-5

98

MT-a26-d1/d2-G

0.6

15

2.0

±0.2

0.2

4000

1.2×10-5

115



说明:我司可根据客户需求进行非标订做,欢迎来电来函咨询。
