MS型十字滑块联轴器当前位置:主页 > 产品中心 > 微型电机联轴器 > MS型十字滑块联轴器 >

十字滑块联轴器、滑块联轴器、十字联轴器

MS型十字滑块联轴器



定位型十字滑块联轴器

特点:

u中间弹性体为十字滑块,超强抗油腐蚀和电气绝缘。

u高扭矩刚性和灵敏度,结构简单安装容易。

u能容许大的径向和角向偏差。

u零回转间隙,体积小巧的联轴器。

u适用于编码器、包装机械、步进电机等。

夹紧型十字滑块联轴器

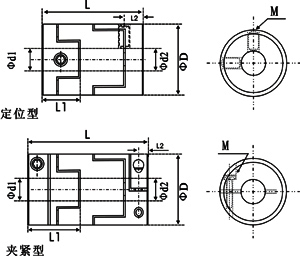

结构图:

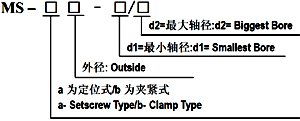

选型指导:



  例:MS–b40–14/16

             MS:系列号,材料为铝合金

             b40:b为夹紧型,40为外径,尺寸40mm

             14:d1轴径为14mm

             16:d2轴径为16mm

   n 请参考下图参数表



MS型十字滑块联轴器尺寸



MS型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

L2

M

拧紧力矩

MS-a16-d1/d2

4 5 6 6.35

16

18

7

3.5

M3

0.7

MS-a20-d1/d2

6 6.35 7 8

20

23

9

4.5

M4

1.7

MS-a25-d1/d2

6.35 8 9.525 10

25

28

11

5.5

M5

4.0

MS-a32-d1/d2

8 9.525 10 11 12 14

32

33

13

6.5

M6

7.0

MS-a40-d1/d2

12 12.7 14 15 16

40

35

14

7.0

M6

7.0

MS-a50-d1/d2

14 15 16 18 19 20

50

38

17

8.5

M8

15

MS-a63-d1/d2

16 18 19 20 22 24 25

63

47

21

10.5

M10

30

MS-a70-d1/d2

18 20 25 28 30 32 35

70

77

25

12.5

M10

30

MS-b16-d1/d2

4 5 6 6.35

16

30

13

3.0

M2.5

0.7

MS-b20-d1/d2

6 6.35 7 8

20

33

14

3.0

M2.5

1.7

MS-b25-d1/d2

6.35 8 9.525 10

25

39

17

3.8

M3

4.0

MS-b32-d1/d2

8 9.525 10 11 12 14

32

45

19

4.5

M4

7.0

MS-b40-d1/d2

12 12.7 14 15 16

40

50

23

7.0

M5

7.0

MS-b50-d1/d2

14 15 16 18 19 20

50

58

27

8.0

M6

15

MS-b63-d1/d2

16 18 19 20 22 24 25

63

71

33

10.0

M8

30

MS-b70-d1/d2

18 20 25 28 30 32 35

70

77

28

12.5

M8

30



MS型十字滑块联轴器技术参数



MS型号

扭矩(N.m

纠偏值

最高转速 (rpm)

惯性力矩(kg.m2)

重量(g)

额定

最大

角向
( °)

轴向
(mm)

径向
(mm)

MS-a16-d1/d2

0.7

1.5

2.0

-

0.8

8000

2.8×10-7

8

MS-a20-d1/d2

1.5

3.0

2.0

-

1.2

7000

7.8×10-7

15

MS-a25-d1/d2

2.8

6.0

2.0

-

1.6

6000

2.5×10-6

25

MS-a32-d1/d2

5.5

10.0

2.0

-

2.0

4500

7.5×10-5

45

MS-a40-d1/d2

8.5

17.0

2.0

-

2.5

3500

3.2×10-5

82

MS-a50-d1/d2

17.0

35.0

2.0

-

3.0

3000

5.8×10-5

145

MS-a63-d1/d2

32.0

65.0

2.0

-

3.8

2300

2.5×10-4

320

MS-a70-d1/d2

40.0

80.0

2.0

-

3.8

2200

2.0×10-4

450

MS-b16-d1/d2

0.7

1.5

2.0

-

0.8

8000

3.8×10-7

13

MS-b20-d1/d2

1.5

3.0

2.0

-

1.2

7000

1.5×10-7

21

MS-b25-d1/d2

2.8

6.0

2.0

-

1.6

6000

3.9×10-6

40

MS-b32-d1/d2

5.5

10.0

2.0

-

2.0

4500

1.0×10-5

70

MS-b40-d1/d2

8.5

17.0

2.0

-

2.5

3500

4.1×10-5

120

MS-b50-d1/d2

17.0

35.0

2.0

-

3.0

3000

1.4×10-4

225

MS-b63-d1/d2

32.0

65.0

2.0

-

3.8

2300

3.5×10-4

465

MS-b70-d1/d2

40.0

80.0

2.0

-

3.8

2200

2.0×10-4

580



说明:我司可根据客户需求进行非标订做,欢迎来电来函咨询。
