MD型刚性联轴器当前位置:主页 > 产品中心 > 微型电机联轴器 > MD型刚性联轴器 >

刚性联轴器、微型联轴器、伺服联轴器

MD型刚性联轴器


定位型刚性联轴器
特点



u一体成型的金属刚性联轴器。

u重量轻、惯量低和灵敏度高。

u主体材料为铝合金或不锈钢。

u顺、逆时针回转特性完全相同。

u定位螺丝固定与夹紧螺丝固定



夹紧型刚性联轴器

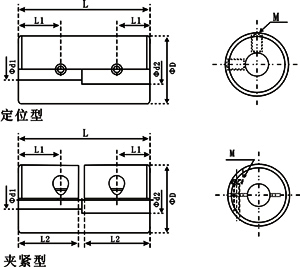

 结构图:

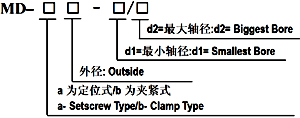

 选型指导:

   例:MD–b32–10/14

             MD:系列号,S为45#钢/无标志为铝合金材料

             b32:b为夹紧型,32为外径尺寸32mm

             10:d1轴径为10mm

             14:d2轴径为14mm

   n 请参考下图参数表

MD型刚性联轴器尺寸



MD型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

L2

M

拧紧力矩

MD-a16-d1/d2

3 4 5 6

16

24

6

-

M3

0.8

MD-a20-d1/d2

4 5 6 6.35 8 10

20

30

7

-

M3

0.8

MD-a25-d1/d2

8 9.525 10 12

25

36

9

-

M4

1.7

MD-a32-d1/d2

12 12.7 14 15 16

32

41

10

-

M4

1.7

MD-a40-d1/d2

16 18 19 24 25 28

40

56

12

-

M5

2.4

SMD-a16-d1/d2

3 4 5 6

16

24

6

-

M3

0.8

SMD-a20-d1/d2

4 5 6 6.35 8 10

20

30

7

-

M3

0.8

SMD-a25-d1/d2

8 9.525 10 12

25

36

9

-

M4

1.7

SMD-a32-d1/d2

12 12.7 14 15 16

32

41

10

-

M4

1.7

SMD-a40-d1/d2

16 18 19 24 25 28

40

56

12

-

M5

2.4

MD-b16-d1/d2

4 5 6

16

16

3.5

7.5

M2.5

1.2

MD-b20-d1/d2

6 7 8

20

20

4

9.5

M2.5

1.2

MD-b25-d1/d2

7 8 9 10

25

25

6

12

M3

1.7

MD-b32-d1/d2

10 11 12 13 14

32

32

8

15.5

M4

2.4

MD-b40-d1/d2

12 14 16 18 19

40

40

9.5

19.5

M5

4.8

SMD-b16-d1/d2

4 5 6

16

16

3.5

7.5

M2.5

1.2

SMD-b20-d1/d2

6 7 8

20

20

4

9.5

M2.5

1.2

SMD-b25-d1/d2

7 8 9 10

25

25

6

12

M3

1.7

SMD-b32-d1/d2

10 11 12 13 14

32

32

8

15.5

M4

2.4

SMD-b40-d1/d2

12 14 16 18 19

40

40

9.5

19.5

M5

4.8



MD型刚性联轴器技术参数



MD型号

扭矩(N.m

纠偏值

最高转速
(rpm)

惯性力矩
(kg.m2)

重量
(g)

额定

最大

角向
( °)

轴向
(mm)

径向
(mm)

MD-a16-d1/d2

0.3

0.6

20000

3.1×10-7

12

MD-a20-d1/d2

0.5

1.0

18000

7.5×10-7

22

MD-a25-d1/d2

1

2

15000

2.1×10-6

40

MD-a32-d1/d2

2

5

10000

9.0×10-6

75

MD-a40-d1/d2

3

7

9000

3.5×10-5

102

SMD-a16-d1/d2

0.6

1.2

20000

7.9×10-7

30

SMD-a20-d1/d2

1

2.5

18000

2.5×10-6

60

SMD-a25-d1/d2

2

4

15000

8.8×10-6

100

SMD-a32-d1/d2

4

8

10000

2.1×10-5

190

SMD-a40-d1/d2

6

13

9000

3.0×10-4

265

MD-b16-d1/d2

0.3

0.6

10000

3.2×10-7

10

MD-b20-d1/d2

0.5

1.0

8000

9.0×10-7

18

MD-b25-d1/d2

1

2

6000

2.6×10-6

32

MD-b32-d1/d2

2

5

5000

6.5×10-6

60

MD-b40-d1/d2

3

7

4000

8.8×10-5

85

SMD-b16-d1/d2

0.6

1.2

10000

7.5×10-7

25

SMD-b20-d1/d2

1

2.5

8000

2.5×10-6

48

SMD-b25-d1/d2

2

4

6000

8.8×10-6

84

SMD-b32-d1/d2

4

8

5000

2.6×10-5

170

SMD-b40-d1/d2

6

13

4000

2.0×10-4

245

说明:我司可根据客户需求进行非标订做,欢迎来电来函咨询。
