MK圆形膜片联轴器当前位置:主页 > 产品中心 > 伺服机电联轴器 > MK圆形膜片联轴器 >

圆形膜片联轴器、双板簧弹性联轴器

MK型圆形膜片联轴器

多节金属膜片联轴器

     特点:



  u结构紧凑、体积小、惯性小,零回转间隙。
  u具有高扭转刚性、更加适应答性。

  u不锈钢片有较强的补偿径向、角向和轴向偏差。

  u顺、逆时针回转特性完全相同。

  u适用于伺服电机,数控铣床、机械手等机械。

单节金属膜片联轴器

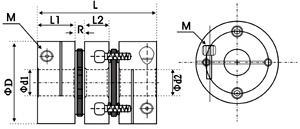

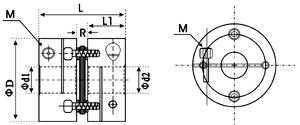

       结构图:

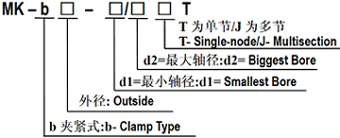

 选型指导:

    例:MK–b39–10/16JT

              MK:系列号,材料为铝合金

        b39:b为夹紧型,39为外径尺寸39mm

        10d1轴径为10mm

        16d2轴径为16mm

        n 请参考下图参数



MK型圆形膜片联轴器尺寸表



MK型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

L2

R

M

拧紧力矩

MK-b26-d1/d2TT

5 6 8 9.525 10

26

25.5

11.5

-

2.5

M3

1.5

MK-b34-d1/d2TT

8 9.525 10 12 12.7 14

34

32.3

14.1

-

3.4

M4

1.5

MK-b39-d1/d2TT

10 12 12.7 13 14 16

39

34.1

15.0

-

4.6

M4

2.5

MK-b44-d1/d2TT

12 12.7 14 15 16 19

44

34.5

15.0

-

4.8

M4

2.5

MK-b56-d1/d2TT

14 15 16 19 20 22 24

56

46.0

20.0

-

5.0

M5

7.0

MK-b68-d1/d2TT

18 19 22 24 28 30 35

68

54.0

24.0

-

6.0

M6

12.0

MK-b82-d1/d2TT

24 28 30 32 35 38 40

82

68.0

30.0

-

8.0

M8

16.0

MK-b26-d1/d2JT

5 6 8 9.525 10

26

35.0

11.5

7.0

2.5

M3

1.5

MK-b34-d1/d2JT

8 9.525 10 12 12.7 14

34

47.0

14.1

10.6

3.1

M4

1.5

MK-b39-d1/d2JT

10 12 12.7 13 14 16

39

49.5

15.0

10.8

4.1

M4

2.5

MK-b44-d1/d2JT

12 12.7 14 15 16 19

44

50.0

15.0

11.0

4.5

M4

2.5

MK-b56-d1/d2JT

14 15 16 19 20 22 24

56

65.0

20.0

13.0

5.0

M5

7.0

MK-b68-d1/d2JT

18 19 22 24 28 30 35

68

74.0

24.0

14.0

6.0

M6

12.0

MK-b82-d1/d2JT

24 28 30 32 35 38 40

82

98.0

30.0

22.0

8.0

M8

16.0



MK型圆形膜片联轴器技术参数表



MK型号

扭矩(N.m

纠偏值

最高转速
(rpm)

惯性力矩
(kg.m2)

重量
(g)

额定

最大

角向
( °)

轴向(mm)

径向(mm)

MK-b26-d1/d2TT

1.4

2.8

1.0

±0.2

-

10000

1.8×10-6

28

MK-b34-d1/d2TT

2.8

5.6

1.0

±0.2

-

10000

7.2×10-6

48

MK-b39-d1/d2TT

5.8

11.6

1.1

±0.2

-

10000

1.8×10-5

80

MK-b44-d1/d2TT

8.7

17.4

1.1

±0.2

-

10000

2.5×10-5

96

MK-b56-d1/d2TT

25

50

1.2

±0.2

-

10000

1.0×10-4

210

MK-b68-d1/d2TT

55

110

1.2

±0.2

-

10000

1.9×10-4

370

MK-b82-d1/d2TT

80

160

1.2

±0.2

-

10000

7.0×10-4

720

MK-b26-d1/d2JT

1.4

2.8

1.2

±0.4

0.05

10000

3.3×10-6

36

MK-b34-d1/d2JT

2.8

5.6

1.5

±0.4

0.05

10000

8.9×10-6

75

MK-b39-d1/d2JT

5.8

11.6

1.5

±0.4

0.05

10000

2.4×10-5

120

MK-b44-d1/d2JT

8.7

17.4

1.8

±0.4

0.05

10000

3.2×10-5

146

MK-b56-d1/d2JT

25

50

1.8

±0.4

0.05

10000

1.1×10-4

300

MK-b68-d1/d2JT

55

110

1.8

±0.4

0.05

10000

2.8×10-4

560

MK-b82-d1/d2JT

80

160

1.8

±0.4

0.05

10000

1.0×10-3

1080



说明:我司可根据客户需求进行非标订做,欢迎来电来函咨询。
