MR型梅花联轴器当前位置:主页 > 产品中心 > 伺服机电联轴器 > MR型梅花联轴器 >

梅花联轴器、梅花弹性联轴器

MR型梅花弹性联轴器



定位型梅花联轴器

特点:
u超强弹性扭矩可吸收振动,补尝径向和角向偏差。
u抗油及电气绝缘,主体采用阳极表面处理。
u多种不同硬度的弹性体(黄/红)可供选择。
u免维护,便于目测检查。
u顺、逆时针回转特性完全相同。
u适用于减速机、伺服电机、机床主轴等应用。

 夹紧型梅花联轴器

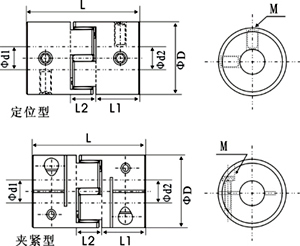

     结构图:



 选型指导:

           例:MR–b40–14/24

                MR:系列号,材料为铝合金

         b40:b为夹紧型,40为外径尺寸40mm

         14d1轴径为14mm

         24d2轴径为24mm

               n 请参考下图参数表



MR梅花弹性联轴器尺寸表



MR型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

L2

M

拧紧力矩

MR-a30-d1/d2

8 9.525 10 12 14 16

30

35

11

13

M4

1.7

MR-a40S-d1/d2

12 14 16 19 22 24

40

55

20

15

M5

4.0

MR-a40-d1/d2

12 14 16 19 22 24

40

66

25

16

M5

4.0

MR-a55-d1/d2

14 16 19 22 24 28

55

78

30

18

M5

4.0

MR-a65-d1/d2

19 20 24 28 35 38

65

90

35

20

M8

15.0

MR-a80-d1/d2

24 28 32 35 38 45

80

114

45

24

M8

15.0

MR-a95-d1/d2

28 32 35 38 50 55

95

126

50

26

M8

15.0

MR-b30-d1/d2

8 9.525 10 12 14 16

30

35

11

13

M4

1.7

MR-b40S-d1/d2

12 14 16 19 22 24

40

55

20

15

M6

8.0

MR-b40-d1/d2

12 14 16 19 22 24

40

66

25

16

M6

8.0

MR-b55-d1/d2

14 16 19 22 24 28

55

78

30

18

M6

8.0

MR-b65-d1/d2

19 20 24 28 35 38

65

90

35

20

M8

15.0

MR-b80-d1/d2

24 28 32 35 38 45

80

114

45

24

M8

15.0

MR-b95-d1/d2

28 32 35 38 50 55

95

126

50

26

M10

25.0



MR梅花弹性联轴器技术参数表



MR型号

扭矩(N.m)

纠偏值

最高转速
(rpm)

惯性力矩 (kg.m2)

重量
(g)

额定

最大

角向
( °)

轴向(mm)

径向(mm)

MR-a30-d1/d2

7.5

15.0

1.0

+0.9
0

0.02

15000

6.3×10-4

46

MR-a40S-d1/d2

10.0

20.0

1.0

+0.9
0

0.02

13000

8.5×10-4

120

MR-a40-d1/d2

10.0

20.0

1.0

+0.9
0

0.02

13000

8.5×10-4

150

MR-a55-d1/d2

35

68

1.0

+0.9
0

0.02

10500

4.4×10-3

350

MR-a65-d1/d2

95

190

1.0

+1.0
0

0.02

8300

9.0×10-3

570

MR-a80-d1/d2

134

270

1.0

+1.0
0

0.02

7000

1.8×10-2

950

MR-a95-d1/d2

225

450

1.0

+1.0
0

0.02

6000

2.0×10-2

1800

MR-b30-d1/d2

7.5

15.0

1.0

+0.9
0

0.02

12000

6.5×10-4

50

MR-b40S-d1/d2

10.0

20.0

1.0

+0.9
0

0.02

10000

8.7×10-4

130

MR-b40-d1/d2

10.0

20.0

1.0

+0.9
0

0.02

10000

8.7×10-4

160

MR-b55-d1/d2

35

68

1.0

+0.9
0

0.02

8000

4.2×10-3

360

MR-b65-d1/d2

95

190

1.0

+1.0
0

0.02

6650

8.8×10-3

590

MR-b80-d1/d2

134

270

1.0

+1.0
0

0.02

4800

1.6×10-2

980

MR-b95-d1/d2

225

450

1.0

+1.0
0

0.02

4000

1.8×10-2

1850



说明:我司可根据客户需求进行非标订做,欢迎来电来函咨询。
