MJ型法兰膜片联轴器当前位置:主页 > 产品中心 > 伺服机电联轴器 > MJ型法兰膜片联轴器 >

法兰膜片联轴器、双膜片联轴器、弹片联轴器

MJ法兰膜片联轴器



单节法兰膜片联轴器
特点:



u膜片型弹性联轴器零回转间隙。

u具有高扭转刚性、更加适应答性。

u不锈钢片有较强的补偿径向、角向和轴向偏差。

u顺、逆时针回转特性完全相同。

u中间弹性体为进口不锈钢膜片。

u适用于伺服电机,丝杆、数控铣床、机械手等。

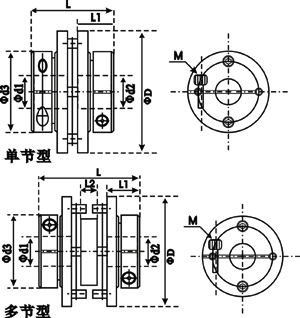

 结构图:

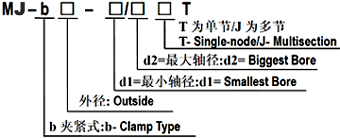

 选型指导:

     例:MJ–b56–14/20JT

                MJ:系列号,材料为铝合金

                b56:b为夹紧型,56为外径尺寸56mm

               14d1轴径为14mm

                20d2轴径为20mm

                n 请参考下图参数表


MJ型法兰膜片联轴器尺寸表



MJ 型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

L2

d3

M

拧紧力矩

MJ-b34-d1/d2TT

6 6.35 8 9

34

27

12.0

-

21.6

M3

1.5

MJ-b44-d1/d2TT

9.525 10 12 14

44

34

15.0

-

29.6

M4

3.4

MJ-b56-d1/d2TT

12.7 14 16 19 20

56

45

20.0

-

38.0

M5

7.0

MJ-b68-d1/d2TT

15 16 19 20 22 24 25

68

54

24.0

-

46.0

M6

14.0

MJ-b82-d1/d2TT

19 22 24 25 28 30

82

68

30.0

-

56.0

M8

25.0

MJ-b34-d1/d2JT

6 6.35 8 9

34

37

12.0

7.0

21.6

M3

1.5

MJ-b44-d1/d2JT

9.525 10 12 14

44

47

15.0

9.0

29.6

M4

3.4

MJ-b56-d1/d2JT

12.7 14 16 19 20

56

61

20.0

11.0

38.0

M5

7.0

MJ-b68-d1/d2JT

15 16 19 20 22 24 25

68

74

24.0

14.0

46.0

M6

14.0

MJ-b82-d1/d2JT

19 22 24 25 28 30

82

98

30.0

22.0

56.0

M8

25.0



MJ型法兰膜片联轴器技术参数表



MJ型号

扭矩(N.m

纠偏值

最高转速
(rpm)

惯性力矩
(kg.m2)

重量
(g)

额定

最大

角向
( °)

轴向(mm)

径向(mm)

MJ-b34-d1/d2TT

3.8

7.6

1.0

±0.18

-

6000

3.8×10-6

39

MJ-b44-d1/d2TT

9.7

19.4

1.0

±0.18

-

6000

14.5×10-6

85

MJ-b56-d1/d2TT

24

48

1.2

±0.18

-

6000

48.5×10-6

135

MJ-b68-d1/d2TT

40

80

1.5

±0.18

-

6000

126×10-6

240

MJ-b82-d1/d2TT

85

170

1.5

±0.18

-

6000

565×10-6

425

MJ-b34-d1/d2JT

3.8

7.6

1.5

±0.25

0.02

6000

6.5×10-6

48

MJ-b44-d1/d2JT

9.7

19.4

1.8

±0.25

0.02

6000

25.4×10-6

100

MJ-b56-d1/d2JT

24

48

2.0

±0.25

0.02

6000

82.5×10-6

198

MJ-b68-d1/d2JT

40

80

2.0

±0.25

0.02

6000

225×10-6

380

MJ-b82-d1/d2JT

85

170

2.0

±0.25

0.02

6000

985×10-6

645



说明:我司可根据客户需求进行非标订做,欢迎来电来函咨询。
