大扭力波纹管联轴器、弹性管联轴器

ML大扭力波纹管联轴器

  特点:

u高扭矩刚性和高灵敏度,零回转间隙。

u进口不锈钢波纹管,性能高可耐高温、免维护。

u波纹管具有超强纠偏性。

u顺、逆时针回转特性完全相同。

u适用于丝杆与伺服电机联接,数控机床主轴等应用。

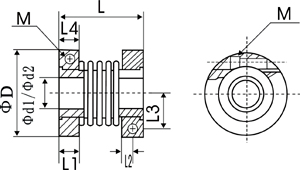

 结构图:



 选型指导:

  例:ML–b57–08/25

                ML:系列号,材料为铝合金

       b57:b为夹紧型,57为外径尺寸57mm

       08d1轴径为08mm

       25d2轴径为25mm

       n 请参考下图参数表



ML型大扭力波纹管联轴器尺寸



ML型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

L2

L3

L4

M

拧紧力矩

ML-b46-d1/d2

8 10 14 16 18 19 20

46

53

17

7.0

14.5

16

M5

10

ML-b57-d1/d2

8 10 16 19 22 24 25

57

68

20

9.0

20.5

18

M6

16

ML-b75-d1/d2

16 19 22 24 28 32 36

75

78

22

11.0

27.5

20

M8

24

ML-b84-d1/d2

18 22 24 28 35 38 45

84

106

26

12.5

35.0

22

M8

45



ML型大扭力波纹管联轴器技术参数



ML型号

扭矩(N.m

纠偏值

最高转速(rpm)

惯性力矩
(kg.m2)

重量
(g)

额定

最大

角向
( °)

轴向(mm)

径向(mm)

ML-b46-d1/d2

30

45.0

2.5

±0.3

0.3

9000

4.0×10-6

150

ML-b57-d1/d2

45.0

67.5

2.5

±0.3

0.3

7000

5.7×10-6

240

ML-b75-d1/d2

120

144

2.5

±0.3

0.4

5500

7.8×10-6

410

ML-b84-d1/d2

180

216

2.5

±0.3

0.4

4000

9.5×10-6

950

说明:我司可根据客户需求进行非标订做,欢迎来电来函咨询。
