单节胀套膜片联轴器
|
特点： 利用胀套联接的膜片型联轴器。 零回转间隙，拆装方便。 高灵敏度，传递力矩大。 顺/逆时针回转特性完全相同。 不锈钢膜片补偿径向,角向和轴向偏差。 适用于伺服电机，减速电机，步进电机等联接。 |
多节胀套膜片联轴器
|

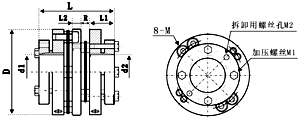

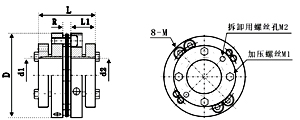

结构图：  |
选型指导: |
例：ZMJ-94-28/48TT ZMJ：系列号，材料为45#钢 94: 94为外径尺寸94mm 28：d1轴径为28mm 48：d2轴径为48mm n 请参考下图参数表 |
ZMJ型单节胀套膜片联轴器尺寸表
|
ZMJ型号 |
d1-d2范围 |
尺寸 |
固定螺丝 |
|||||||
|
D |
L |
R |
L1 |
L2 |
8-M |
M1 |
M2 |
拧紧力矩 (N.m) |
||
|
ZMJ-82-d1/d2 TT |
10 16 19 22 24 28 32 |
82 |
66 |
6.0 |
30 |
- |
M8 |
4-M6 |
2-M6 |
30.0 |
|
ZMJ-94-d1/d2 TT |
10 19 22 24 28 32 35 |
94 |
68 |
6.0 |
31 |
- |
M8 |
4-M6 |
2-M6 |
30.0 |
|
ZMJ-104-d1/d2 TT |
28 32 35 38 42 45 48 |
104 |
80 |
10.0 |
35 |
- |
M8 |
4-M6 |
2-M6 |
30.0 |
|
ZMJ-126-d1/d2 TT |
15 24 38 42 45 50 55 |
126 |
91 |
11.0 |
40 |
- |
M10 |
4-M8 |
2-M8 |
71.0 |
|
ZMJ-144-d1/d2 TT |
22 28 38 45 55 60 65 |
144 |
96 |
12.0 |
42 |
- |
M10 |
4-M8 |
2-M8 |
71.0 |
|
ZMJ-82-d1/d2JT |
10 16 19 22 24 28 32 |
82 |
92 |
6.0 |
30 |
20 |
M8 |
4-M6 |
2-M6 |
30.0 |
|
ZMJ-94-d1/d2 JT |
10 19 22 24 28 32 35 |
94 |
96 |
6.0 |
31 |
22 |
M8 |
4-M6 |
2-M6 |
30.0 |
|
ZMJ-104-d1/d2 JT |
28 32 35 38 42 45 48 |
104 |
114 |
10.0 |
35 |
24 |
M8 |
4-M6 |
2-M6 |
30.0 |
|
ZMJ-126-d1/d2JT |
15 24 38 42 45 50 55 |
126 |
128 |
11.0 |
40 |
26 |
M10 |
4-M8 |
2-M8 |
71.0 |
|
ZMJ-144-d1/d2 JT |
22 28 38 45 55 60 65 |
144 |
96 |
12.0 |
42 |
- |
M10 |
4-M8 |
2-M8 |
71.0 |
ZMJ型单节胀套膜片联轴器技术参数表
|
ZMJ型号 |
扭矩 |
纠偏值 |
扭矩刚性
(N.m / rad) |
最高转速
(rpm) |
惯性力矩
(kg.m2) |
重量
(kg) |
|||
|
额定
（N.m） |
最大
（N.m） |
角向
( °) |
轴向
(mm) |
径向
(mm) |
|||||
|
ZMJ-82-d1/d2 TT |
140 |
280 |
1.0 |
±0.4 |
0.02 |
98×103 |
17000 |
1.14×10-3 |
1.35 |
|
ZMJ-94-d1/d2 TT |
280 |
550 |
1.0 |
±0.6 |
0.02 |
21×104 |
16000 |
2.10×10-3 |
1.80 |
|
ZMJ-104-d1/d2 TT |
450 |
850 |
1.0 |
±0.8 |
0.02 |
69×104 |
14000 |
3.48×10-3 |
2.55 |
|
ZMJ-126-d1/d2 TT |
750 |
1200 |
1.0 |
±1.0 |
0.02 |
89×104 |
12000 |
6.25×10-3 |
3.88 |
|
ZMJ-144-d1/d2 TT |
1080 |
1800 |
1.0 |
±1.2 |
0.02 |
12×105 |
10000 |
11.85×10-3 |
5.18 |
|
ZMJ-82-d1/d2JT |
140 |
280 |
1.0 |
±0.6 |
0.02 |
98×103 |
17000 |
1.14×10-3 |
1.65 |
|
ZMJ-94-d1/d2 JT |
280 |
550 |
1.0 |
±1.0 |
0.02 |
21×104 |
16000 |
2.10×10-3 |
2.10 |
|
ZMJ-104-d1/d2 JT |
450 |
850 |
1.0 |
±1.2 |
0.02 |
69×104 |
14000 |
3.48×10-3 |
3.15 |
|
ZMJ-126-d1/d2JT |
750 |
1200 |
1.0 |
±1.6 |
0.02 |
89×104 |
12000 |
6.25×10-3 |
4.78 |
|
ZMJ-144-d1/d2JT |
1080 |
1800 |
1.0 |
±1.8 |
0.02 |
12×105 |
10000 |
11.85×10-3 |
5.95 |
