MG型螺旋式联轴器




    夹紧型螺旋式联轴器



       定位型螺旋式联轴器

特点:

u一体成型的金属弹性联轴器。

u适用较小力矩的轴联接, 零回转间隙。

u弹性作用补偿径向、角向、轴向偏差。

u顺、时针回转特性完全相同。

u定位螺丝与夹紧螺丝。

u适用于步进电机,编码器、丝杆等连接。

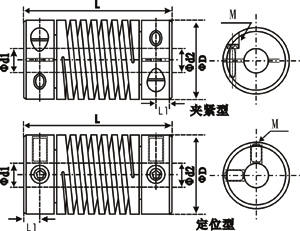

结构图:

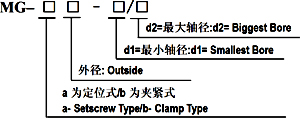

 选型指导:

   例:MG–b20–05/08

               MG:系列号,材料为铝合金。

               b20:b为夹紧型,20为外径尺寸20mm

               05d1轴径为5mm

               08d2轴径为8mm

               n 请参考下图参数表

MG型螺旋式联轴器尺寸



MG型号

d1-d2范围

尺寸(mm)

固定螺丝

D

L

L1

M

拧紧力矩

MG-a150-d1/d2

3 4 5

15.5

23.0

2.5

M3

1.0

MG-a170-d1/d2

4 5 6

17.5

23.0

2.5

M3

1.0

MG-a190-d1/d2

5 6 6.35 8

19.5

24.5

2.5

M4

2.0

MG-a20-d1/d2

5 6 8 9.525

20

26.0

3.0

M4

2.0

MG-a25-d1/d2

8 9.525 10 11 12

25

31.0

3.5

M4

2.0

MG-a250-d1/d2

5 6 6.35 8 10

25.4

25.4

3.5

M4

2.0

MG-a280-d1/d2

6 8 9.525 10 12 12.7

28.6

28.6

3.7

M5

4.0

MG-a32-d1/d2

10 11 12 12.7 13 14

32

41.0

4.0

M5

4.0

MG-a380-d1/d2

8 10 12 12.7 14 15

38.1

38.1

4.3

M5

4.0

MG-a40-d1/d2

12 13 14 15 16 18

40

56.0

4.5

M5

4.0

MG-a500-d1/d2

12 12.7 14 16 18 19

50.8

50.8

5.5

M6

5.0

MG-b20-d1/d2

5 6 8 9.525

20

26.0

3.2

M3

1.5

MG-b25-d1/d2

8 9.525 10 11 12

25

31.0

4.3

M3

1.5

MG-b250-d1/d2

5 6 6.35 8 10

25.4

31.8

4.3

M3

1.5

MG-b280-d1/d2

6 8 9.525 10 12 12.7

28.6

38.1

5.2

M3

1.5

MG-b32-d1/d2

10 11 12 12.7 13 14

32

41.0

5.5

M5

4.0

MG-b380-d1/d2

8 10 12 12.7 14 15

38.1

41.3

6.0

M5

4.0

MG-b40-d1/d2

12 13 14 15 16 18

40

56.0

6.3

M5

4.0

MG-b500-d1/d2

12 12.7 14 16 18 19

50.8

51.0

6.8

M6

8.0



MG型螺旋式联轴器技术参数



MG型号

扭矩(N.m

纠偏值

最高转速
(rpm)

惯性力矩
(kg.m2)

重量
(g)

额定

最大

角向
( °)

轴向
(mm)

径向
(mm)

MG-a150-d1/d2

0.2

0.4

2.0

±0.15

0.1

10000

3.0×10-7

10

MG-a170-d1/d2

0.3

0.6

2.0

±0.15

0.1

10000

4.5×10-7

12

MG-a190-d1/d2

0.4

0.8

2.0

±0.15

0.1

10000

6.2×10-7

14

MG-a20-d1/d2

0.8

1.6

2.0

±0.15

0.1

10000

2.0×10-6

15

MG-a25-d1/d2

1.2

2.4

2.0

±0.15

0.1

10000

2.6×10-6

25

MG-a250-d1/d2

1.2

2.4

2.0

±0.15

0.1

10000

2.6×10-6

26

MG-a280-d1/d2

1.6

3.2

2.0

±0.15

0.1

8000

7.0×10-6

42

MG-a32-d1/d2

2.5

5.0

2.0

±0.15

0.1

8000

9.0×10-6

62

MG-a380-d1/d2

4.2

8.8

2.0

±0.15

0.1

8000

3.0×10-5

76

MG-a40-d1/d2

6.0

12.0

2.0

±0.15

0.1

7000

4.0×10-5

118

MG-a500-d1/d2

9.0

18.0

2.0

±0.15

0.1

6000

9.0×10-5

255

MG-b20-d1/d2

0.8

1.6

2.0

±0.15

0.1

8000

2.0×10-6

18

MG-b25-d1/d2

1.2

2.4

2.0

±0.15

0.1

6000

2.6×10-6

32

MG-b250-d1/d2

1.2

2.4

2.0

±0.15

0.1

6000

2.6×10-6

93

MG-b280-d1/d2

1.6

3.2

2.0

±0.15

0.1

5000

7.0×10-6

130

MG-b32-d1/d2

2.5

5.0

2.0

±0.15

0.1

4800

9.0×10-6

66

MG-b380-d1/d2

4.2

8.8

2.0

±0.15

0.1

4500

3.0×10-5

260

MG-b40-d1/d2

6.0

12.0

2.0

±0.15

0.1

4300

4.0×10-5

140

MG-b500-d1/d2

9.0

18.0

2.0

±0.15

0.1

4000

9.0×10-5

275



说明:我司可根据客户需求进行非标订做,欢迎来电来函咨询。
